RFID标签天线的制作是一个结合了电子工程、材料科学和精密制造的过程。其核心目标是高效地接收读写器发出的射频能量，并为标签芯片提供稳定的工作电压，同时将芯片中存储的信息有效地反射/调制并发送回读写器。

下面从设计原理、常用制作工艺和流程三个方面来详细解释RFID标签天线是如何制作的。

一、 设计原理：天线为何如此关键？

在了解“如何做”之前，先要明白“为什么这么设计”。

1. 阻抗匹配：这是天线设计中最关键的一点。标签芯片的输入阻抗通常不是标准的50欧姆，而是一个复阻抗（包含电阻和电抗部分，例如 20 - j150 欧姆）。天线的设计目标就是使其阻抗与芯片阻抗形成共轭匹配。只有这样，从读写器传来的射频能量才能被最大效率地吸收，从而最大化标签的读写距离。

2. 谐振频率：天线必须在RFID系统的工作频率（如低频125kHz、高频13.56MHz、超高频860-960MHz）下发生谐振。在谐振点时，天线的性能最佳。对于UHF标签，天线通常设计成偶极子天线（类似老式电视机的室内天线）的变体，并通过调整其长度和形状来谐振在特定频段。

3. 方向性和带宽：天线需要有一定的带宽，以覆盖全球不同地区规定的频率范围（如中国的920-925MHz，美国的902-928MHz）。同时，天线的辐射方向图决定了标签在哪个方向上感应能力最强。

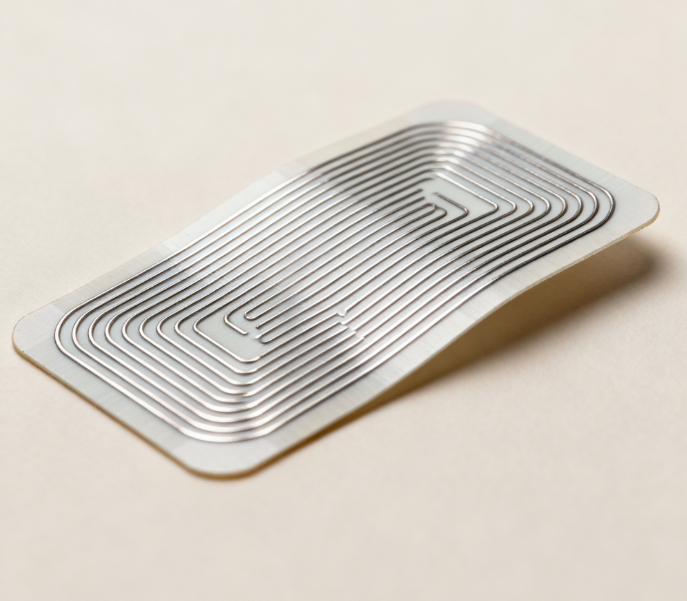

4. 尺寸和形式因素：天线的尺寸与工作波长相关。HF天线通常是由多匝线圈组成的电感耦合天线，而UHF天线尺寸更大，但可以通过巧妙走线（如蛇形走线）来缩小体积，以适应不同应用场景（如不干胶标签、吊牌、植入式标签等）。

二、 主要制作工艺

RFID天线的大规模生产主要有以下几种工艺：

1. 蚀刻法

这是早期和制作高性能天线常用的工艺，类似于传统的PCB电路板制作。

• 流程：

1. 基材准备：选择绝缘基材，如PET（聚对苯二甲酸乙二醇酯）、PI（聚酰亚胺）或纸张。

2. 覆铜：在基材上压覆一层薄铜箔。

3. 涂覆光刻胶：在铜箔上涂上一层对紫外线敏感的光刻胶。

4. 曝光：使用绘有天线图案的底片覆盖在光刻胶上，用紫外线照射。被照射的部分（或未照射部分，取决于光刻胶类型）会发生化学变化。

5. 显影：用化学药水洗掉不需要的光刻胶，露出下面的铜箔。

6. 蚀刻：将板子放入蚀刻液（如三氯化铁）中，被光刻胶保护的铜箔保留下来，而露出的铜箔被腐蚀掉，从而形成天线电路。

7. 去膜和清洗：去除剩余的光刻胶，清洗干净。

• 优点：精度高，电路性能好，导电性好（纯铜）。

• 缺点：生产过程不环保（产生化学废液），成本较高，材料浪费严重。

2. 凹版印刷/柔性版印刷

这是一种高速、低成本、环保的卷对卷生产工艺，是目前制作廉价UHF标签的主流方法。

• 流程：

1. 基材放卷：成卷的基材（如PET、纸张）连续送入印刷机。

2. 印刷导电油墨：通过雕刻有天线图案的印版（凹版或柔性版），将导电油墨直接印刷在基材上。导电油墨通常含有银、铜或碳等导电颗粒。

3. 烧结固化：印刷后的材料立即通过一个高温烘道，使油墨中的溶剂挥发，同时让导电颗粒熔合在一起，形成连续的导电通路。

4. 收卷：制作完成的天线被重新收卷。

• 优点：速度快、成本低、环保（无化学蚀刻）、可柔性生产。

• 缺点：导电性通常不如蚀刻铜（但有高性能银浆可接近），精度稍逊于蚀刻。

3. 电镀法

主要用于制作金属物体表面使用的抗金属标签天线。

• 流程：

1. 基材准备：使用特殊的塑料基材。

2. 化学沉积：通过化学方法（如钯催化）在基材表面形成一层极薄的金属催化层。

3. 激光活化：用激光照射需要形成天线的区域，使该区域的催化层具有活性。

4. 选择性电镀：将基材放入电镀槽中，只有被激光活化的区域会沉积上金属（通常是铜），从而形成天线图案。

• 优点：可以制作出很厚的金属天线，性能优异，特别适合抗金属应用。

• 缺点：工艺复杂，成本较高。

4. 绕线法

主要用于低频和高频的线圈式天线，如门禁卡、动物耳标、车钥匙等。

• 流程：将细的漆包铜线在绕线机上绕制成多匝线圈，然后将线圈的两端焊接在芯片的引脚上，最后用PVC或环氧树脂封装保护起来。

• 优点：工艺简单成熟，电感值高，适合近场耦合。

• 缺点：难以小型化，生产效率相对较低。

三、 完整的RFID Inlay（标签内芯）制作流程

天线制作完成后，还需要与芯片结合，才能成为完整的RFID Inlay。

1. 天线制造：使用上述任一工艺（主流是印刷和蚀刻）在基材上制作出天线。

2. 芯片贴装：

• 引线键合：对于高性能标签，使用精密的设备将微小的芯片放置在天线的焊盘上，然后用极细的金线或铝线将芯片的引脚和天线焊盘连接起来。

• 倒装芯片：更先进和主流的工艺。芯片的焊点上制作有凸点，直接将芯片倒扣放置在天线焊盘上，通过热压或超声振动使凸点与天线焊盘连接。这种方法速度更快、可靠性更高。

3. 层压与封装：在贴装好芯片的天线上面再覆盖一层保护膜（面材），通过热压层压的方式将其密封起来，保护脆弱的芯片和连接点。这样就形成了卷状的RFID Inlay。

4. 检测与分条：通过射频测试设备对整卷Inlay进行性能测试，标记出不良品，最后根据客户需求分切成特定尺寸的卷料或单张。

总结

       希望这个详细的解释能帮助您全面了解RFID标签天线的制作过程。简而言之，它是一个根据性能、成本和应用场景权衡选择最佳制造方案的精益生产过程。
